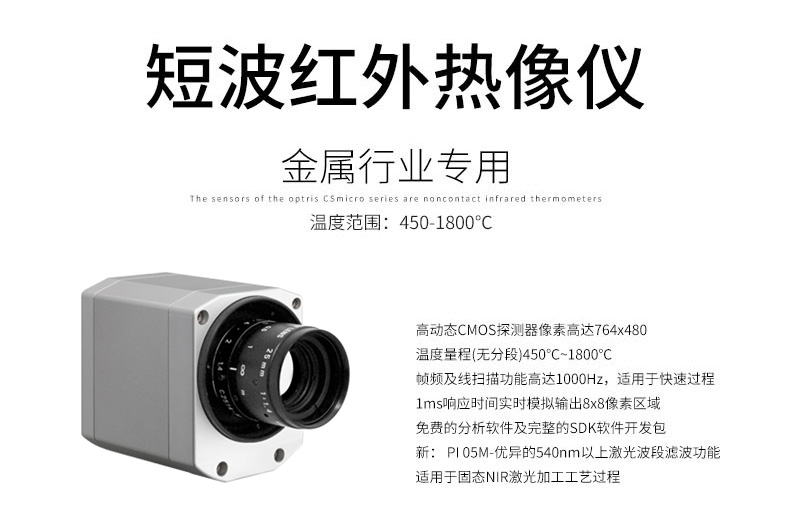

optris PI 1M 短波紅外熱像儀

optris PI 1M 紅外熱像儀的應用

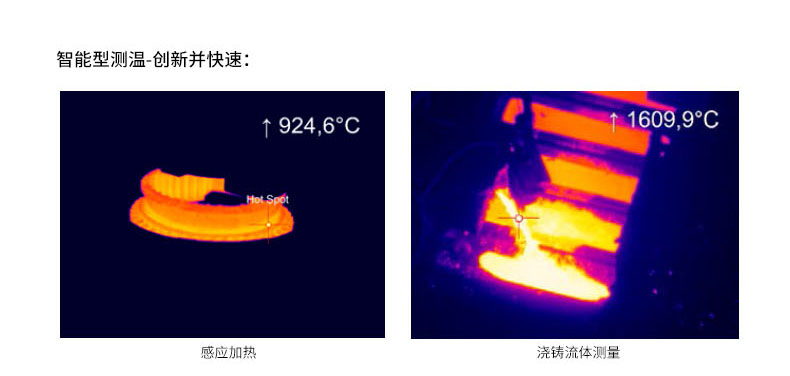

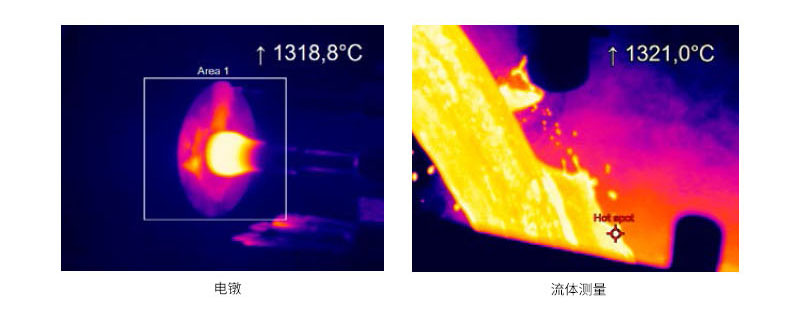

optris PI 1M小型紅外熱像儀是由于其短波長非常適合金屬表面的非接觸式溫度測量。 因此，其可用于例如金屬回火和成型工藝。

optris PI 1M 技術參數
供貨范圍：
USB攝像頭包括 1個鏡頭，
鏡頭有保護窗，
USB 電纜 （1 m），
三腳架，
包括端子塊的PIF電纜（1 m），
歐普士PI Connect軟件包，
鋁箱，
可選配： 冷卻保護套，耐高溫電纜

探測器： CMOS （15 μm x 15 μm）
光學分辨率（可切換）/幀速率：
764 x 480 pixels @ 32 Hz
382 x 288 pixels @ 80 Hz（可切換到 27 Hz）
72 x 56 pixels @ 1 kHz
764 x 8 pixels @ 1 kHz（快速線掃描模式）
光譜范圍： 0.85 ~1.1 μm
光學溫度量程f=16 mm, f=25 mm:
450 ... 1800 °C （27 Hz 模式）
500 ... 1800 °C （80 Hz and 32 Hz 模式）
600 ... 1800 °C （1 kHz 模式）
光學溫度量程f=50 mm, f=75 mm:
525 ... 1800 °C （27 Hz 模式）
575 ... 1800 °C （80 Hz and 32 Hz 模式）
675 ... 1800 °C （1 kHz 模式）
可選鏡頭：
FOV @ 382 x 288 px:
20° x 15° （f = 16 mm）
13° x 10° （f = 25 mm）
7° x  5° （f = 50 mm）
4° x 3° （f = 75 mm）

FOV @ 764 x 480 px:
39° x 25° （f = 16 mm）
26° x 16° （f = 25 mm）
13° x 8° （f = 50 mm）
9° x 5° （f = 75 mm）
熱敏感度（噪聲等效溫差）1)： < 1 K （700 °C）， < 2 K （1000 °C） 75 mK
精度（環境溫度 = 23°C）： 讀數的±1％（物體溫度<1400°C）
PC接口： USB 2.0
高速模擬輸出（@ 1 kHz模式）：
0 - 10 V中心像素的實時輸出（1 ms響應時間）

標準過程接口（PIF）：
0 - 10 V輸入，數字輸入（Max 24V），0 - 10 V輸出
工業過程接口（PIF）：
2x 0 - 10 V輸入，數字輸入（Max 24V），3x 0 - 10 V輸出，
3路繼電器（0 - 30 V / 400 mA），故障安全繼電器

電纜長度（USB）：
1米（標準）、5米、10米
5 m和10 m也可用作HT電纜（180°C）
環境溫度(TAmb)： 5 ... 50°C
存儲溫度： -40 ... 70°C
相對濕度： 20 - 80％，不結露
外殼（尺寸/額定值）：46 mm x 56 mm x 90 mm / IP 67（NEMA 4）2)
重量：320 g，包括鏡頭
震動3): IEC 60068-2-27 (25 g 和 50 g)
沖擊3):IEC 60068-2-6（竇狀）/ IEC 60068-2-64（寬帶噪聲）
三角架安裝：1/4-20 UNC
電源：USB供電
1) 在27Hz，32Hz和80Hz
2) 適用于使用鏡頭保護管時
3) 有關詳細信息，請參見操作手冊
